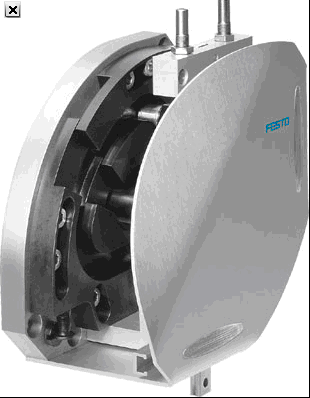

FESOT 搬運單元HSW

規格10, 12, 16 mm
直線行程 90 … 175 mm
工作行程 9 到 35 mm
有效負載: 0 … 1600 g
輸出力30 到 55 N
循環時間 0.6 到 1 s
角度范圍 80?到 100?
帶氣驅動器
帶驅動軸，不帶驅動單元。
抓取模塊 抓&放系統，用于部件的重定位，旋轉角度90? 有防護蓋

技術參數 - FESTO抓取模塊 HSW-10-AP-SD - 540223

特性  特性
工作行程  9 - 15 mm
尺寸  10
90?擺動角度時的大直線行程  90/90 mm
Z 軸向上的行程  80 - 100 mm
緩沖  CC: 兩端帶液壓緩沖器
軟特性
裝配位置  任何
設計結構  直線導向+旋轉軸承
擺動驅動器
有導向的動作順序
位置檢測  用于接近式傳感器
工作壓力  4 - 8 bar
短循環周期  0.6 s
重復精度, 端點位置  +/-0,02 mm
工作介質  壓縮空氣，經過濾，未潤滑
過濾、已潤滑的壓縮空氣
環境溫度  0 - 60 °C
大扭矩Mx  0.6 Nm
大扭矩My  0.6 Nm
大扭矩Mz  0.6 Nm
Y 方向上的大過程力  30 N
6 bar時的理論作用力  30 N
產品重量  1,400 g
安裝類型  帶通孔和定位軸套
氣動連接  M3
材料備注  不含有黃銅和PTFE
材料信息， 擋塊  高合金鋼
蓋子的材料信息  鍛造鋁合金
陽極氧化處理
材料信息，彈簧壓力件  高合金鋼
底座的材料信息  鍛造鋁合金
陽極氧化處理
材料信息， 支架  鍛造鋁合金
陽極氧化處理
十字導軌的材料信息  熱處理鋼
材料信息， 旋轉杠桿  Case-硬化鋼
拋光處理
材料信息， 開槽導向板  Case-硬化鋼
硬化處理
材料信息，傳感器橫桿  鍛造鋁合金
陽極氧化處理
材料信息， 脊  鍛造鋁合金
陽極氧化處理
材料信息， 調節螺絲  高合金鋼
